Hver ætti að útvega FCT búnaðinn fyrir PCB samsetningu?

Yfirlit

Það er engin algild regla sem segir að OEM verði að útvega FCT innréttinguna, eða að EMS veitandinn ætti alltaf að smíða hann.

Fyrir PCB-samsetningarprófunarbúnað ætti OEM eða hönnunareigandinn venjulega að skilgreina eða samþykkja -sértækar virknikröfur vörunnar og viðmiðunarviðmiðanir. Viðskiptavinurinn getur síðan útvegað efnisbúnaðinn, hannað hann sem hluta af EMS verkefninu eða hannaður með sérfræðingi í prófunarbúnaði-.

Þessar ákvarðanir ættu að vera aðskildar snemma. Innréttingahönnun, prófunarhugbúnaður, ó-endurtekið verkfræði (NRE), eignarhald, viðhald, endurskoðunarbreytingar og framtíðarflutningur eru tengdir, en það er ekki sama ábyrgð.

Ef allt þetta er grafið inni í tilvitnunarlínu sem segir einfaldlega FCT innifalið, er enn vinna að gera áður en prófunarumfangið er tilbúið til framleiðslu.

"Hver útvegar innréttinguna?" Er eiginlega ekki ein spurning

Tilvitnun getur innihaldið línu eins og:

FCT innrétting: birgir veittur

Það lítur beint út. Þegar verkfræði er hafin, getur „að kveðið“ hins vegar þýtt nokkra mismunandi hluti.

Ábyrgð	Hvað þarf að skilgreina
Vörukröfur	Hvaða aðgerðir þarf PCB samsetningin að sanna?
Samþykkisviðmið	Hvaða niðurstaða er PASS, FAIL eða þarfnast endurskoðunar?
DUT tengi	Hvernig verður borðið staðsett, haft samband við það, tengt, virkjað eða virkjað?
Prófa verkfræði	Hvernig verður merkjum, álagi, fjarskiptum og mælingum beitt?
Smíða innréttinga	Hver framleiðir eða samþættir vöru-tiltekið verkfæri?
Prófa hugbúnað	Hver þróar, útvegar, leyfir og heldur við prófunarforritinu?
NRE	Hver borgar fyrir verkefnið-tiltekna verkfræði og verkfæri?
Eignarhald	Hver á innréttinguna og umsamdar verkefnaframkvæmdir?
Viðvarandi stuðningur	Hver gerir við eða uppfærir uppsetninguna meðan á endurtekinni framleiðslu stendur?
Endurskoðunareftirlit	Hver ákveður hvort breyting á borði hafi áhrif á keppnina eða prófið?
Flytja	Hvað getur hreyft sig ef framleiðslan skiptir um stað eða birgi?

Þær skyldur þurfa ekki að sitja hjá einu fyrirtæki.

OEM getur samþykkt prófunarkröfuna á meðan EMS veitandinn þróar framleiðslubúnaðinn. Sérfræðingur í prófunarsamþættingu getur útvegað flóknara prófunarkerfi á meðan EMS verksmiðjan rekur það í framleiðslu.

Gagnleg spurning er ekki bara hver útvegar vélbúnaðinn. Það er hver á hverja ákvörðun sem þarf til að gera prófið endurtekið.

Fyrst skaltu aðskilja innréttinguna frá prófunarstöðinni

Þetta er ein auðveldasta greinarmunurinn til að tapa við tilvitnun.

Festingin er venjulega DUT-sérstakt vélrænt og rafmagnsviðmót milli PCB-samstæðunnar og prófunarauðlindanna.

Það fer eftir vörunni, það gæti innihaldið:

vélrænt hreiður;
pogo rannsaka;
innréttingarplötur;
raflögn;
pörunartengi;
beisli;
vöru-sérstök millistykki;
stýribúnaði eða aðgangsbúnaði.

Prófunarstöðin getur innihaldið endurnýtanlegan búnað sem þjónar mörgum vörum:

tölva;
aflgjafar;
stafrænn margmælir (DMM);
sveiflusjá;
forritanlegt álag;
skipta um vélbúnað;
samskiptaviðmót;
algengur rekki vélbúnaður;
prófa hugbúnaðarinnviði.

Munurinn verður venjulega augljós þegar búnaður NRE birtist á tilvitnuninni.

Viðskiptavinur getur greitt fyrir vöru-tiltekinn innréttingu án þess að kaupa tæki, tölvur, hugbúnaðarleyfi eða endurnýtanlegt prófunarkerfi sem notað er til að keyra það.

Ef eignarhald skiptir máli skaltu ekki láta innkaupapöntunina skilgreina þessi mörk fyrir slysni.

STHL technician operating a PCBA functional test workstation

Þrjár hagnýtar leiðir til að takast á við ábyrgð á innréttingum

Það eru fleiri en eitt framkvæmanlegt fyrirkomulag. Rétt val fer eftir því hvað er þegar til, hversu þroskuð prófskilgreiningin er og hvernig varan verður framleidd á líftíma hennar.

Viðskiptavinurinn flytur núverandi búnað

Þetta getur virkað vel þegar fullþroskuð vara er þegar með útgefna hagnýta-prófunaruppsetningu.

Gagnlegur flutningspakki gæti innihaldið:

líkamlegur búnaður;
snúrur og millistykki;
notkunarleiðbeiningar;
prófunarhugbúnaður;
upplýsingar um endurskoðun á borðum og búnaði;
aflþörf;
viðurkenningarviðmið;
viðhaldsupplýsingar.

Jafnvel þá er líkamleg komu ekki það sama og framleiðsluútgáfu.

Móttökuverksmiðjan þarf enn að athuga uppsetninguna miðað við núverandi endurskoðun borðsins, prófa-stöðvabúnað, viðmót, ósjálfstæði hugbúnaðar, fastbúnað eða uppsetningu og samþykkta prófunaraðferð.

Fastur búnaður getur passað fullkomlega á borðið og samt verið ónothæfur sem útgefið framleiðslupróf á móttökustað.

Þess vegna ætti yfirfærður festingur að koma sem stýrður prófunarpakki, ekki bara sem verkfæri.

EMS veitandinn þróar innréttinguna

Annað hagnýtt fyrirkomulag er að OEM eða hönnunareigandinn skilgreini hvernig rétt vöruhegðun lítur út á meðan EMS veitandinn sér um framleiðsluviðmótið.

Sú skipting er yfirleitt skynsamleg.

Hönnunarteymið skilur vöruna. Framleiðsluteymið skilur hvernig á að breyta prófunarkröfu í eitthvað sem rekstraraðili getur keyrt ítrekað á framleiðslugólfinu.

Það fer eftir verkefninu, sú vinna getur falið í sér:

staðsetning vélræns borðs;
prófa-aðgang punkts eða tengis;
raflögn;
afl- og merkjaviðmót;
samþætting hljóðfæra;
aðgangur rekstraraðila;
framleiðslu röðun;
meðhöndlun niðurstöðu.

Það sem framleiðsluverkfræðingurinn ætti ekki að þurfa að finna upp eru viðurkenningarviðmið viðskiptavinarins.

Skýringarmynd getur útskýrt hvernig hringrás er hönnuð. Það segir ekki endilega prófunarverkfræðingnum hvort tiltekið svar sé ásættanlegt í fulluninni vöru viðskiptavinarins.

Sérfræðingur í prófum-Búnaðarsamstarfsaðili tekur þátt

Sumar PCB samsetningar þurfa meira en tiltölulega einfaldan innréttingu sem er tengdur við venjulegan tækjabúnað.

Flókið útvarpsviðmót, nákvæmar mælingar, víðtæk sjálfvirkni, hreyfing, vélsjón, öryggisaðgerðir eða sérhæfð skipti geta réttlætt sérstakan-prófunarbúnað.

Ábyrgðarskiptingin getur þá litið nokkurn veginn svona út:

OEM eða hönnunareigandi: vörukröfur og samþykki
Prófsamþættari: sérhæfð próf-kerfisverkfræði
EMS veitir: samþætting framleiðslu og framleiðslunotkun

Að bæta við þriðja aðila getur leyst raunverulega tæknilega þörf. Það skapar líka aðra handoff.

Einhver þarf samt að eiga samþykkta prófunarkröfu, villuleitarslóð, hugbúnaðarábyrgð, viðhaldsáætlun og breytingastjórnun.

Fastur búnaður er ekki prófunarforskriftin

Fastur búnaður getur gert próf endurtekið.

Það getur ekki ákveðið hvað varan á að gera.

Það fer eftir PCB-samsetningunni, hagnýt prófun getur notað pogo-nema,-beð-nagla, raflögn, kanttengi, núverandi vörutengi, vélræn hreiður eða nokkur tengi saman.

Þetta eru leiðir til að ná til og reka DUT. Þau eru ekki virknikrafan.

Áður en innréttingarverkfræði er tilbúið að frysta gæti verkefnið þurft svör við spurningum eins og:

Í hvaða rekstrarástand ætti stjórnin að fara í?
Hvaða inntak eða skipanir ætti að nota?
Hvaða úttak eða svör þarf að athuga?
Er vélbúnaðar eða stillingar krafist?
Þarf prófið utanaðkomandi álag, hermi, skynjara, jaðartæki eða samskiptafélaga?
Hvaða mælingar hafa takmörk?
Hvað er PASS?
Hvaða bilanir ættu að fara í endurvinnslu, endurprófun eða verkfræðiskoðun?

Skilgreindu prófið fyrst. Hannaðu síðan innréttinguna í kringum það.

Ef tilskilin hegðun er enn óljós, vantar búnaðarverkfræðinginn enn hluta af starfinu.

Ef prófunarumfangið er ekki skilgreint er fastaverðið enn byggt á forsendum-

Þetta ástand kemur upp snemma í mörgum tilboðum.

Kaupandi spyr:

Hvað mun FCT búnaðurinn kosta?

En verkefnið hefur ekki enn komið á fót:

hvaða aðgerðir þarf að prófa;
hvernig hægt er að nálgast töfluna;
hvaða ytri tæki eða álag þarf;
hvort dagskrárgerð sé hluti af stöðinni;
hvaða tæki þarf;
hvort prófunarhugbúnaður sé þegar til;
hvaða gögn þarf að skrá;
hvaða viðurkenningarskilyrði gilda.

Birgir getur samt lagt fram fjárhagsáætlun. Það gæti verið gagnlegt við skipulagningu.

Þar til prófunarumfangið hefur verið skilgreint, ætti hins vegar að meðhöndla búnaðarverð sem kostnaðarhámark og forsendur-miðað, ekki sem fullfryst verkfæri.

Hið gagnstæða ástand verðskuldar jafn mikla athygli.

Ef enginn hefur spurt um gangsetningarstöðu, álag, fastbúnað, viðmót, prófunaraðgang og staðist/mistókst skilyrði, er FCT umfangið ekki tilbúið til að frysta.

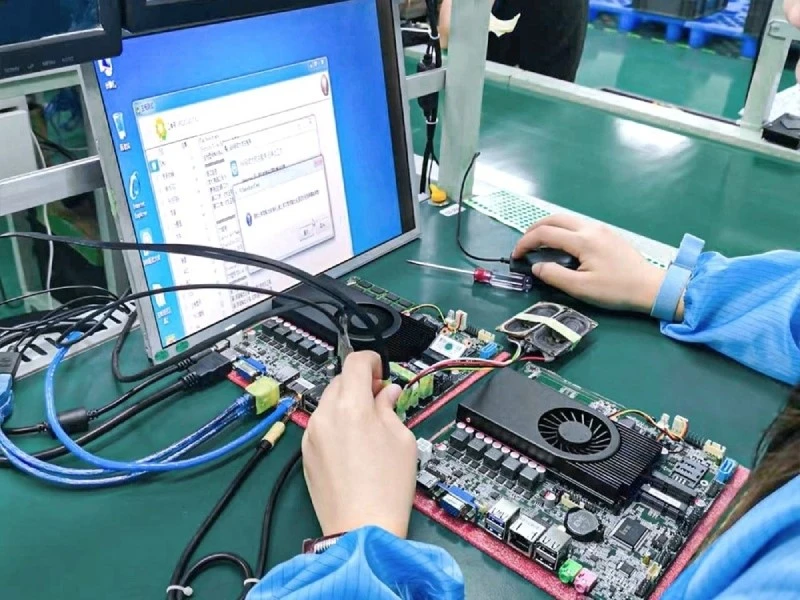

Technician performing functional testing on a PCBA with connected test interfaces

Hvað ætti að vera ljóst áður en innréttingarverkfræði hefst?

Það er enginn alhliða skjalapakki fyrir hvert hagnýtt prófunarverkefni.

Handvirkt innrétting fyrir lítinn-magnstýringu og sjálfvirkt -lokapróf á-línu fyrir fjöl-viðmótsvöru eru mismunandi verkfræðistörf.

Samt sem áður þarf venjulega að skilja fjögur svæði.

Skilgreining vöru

Framkvæmdaraðilinn gæti þurft einhverja blöndu af:

núverandi PCB framleiðslugögn;
skýringarmynd;
samsetningarteikning;
stýrð endurskoðun stjórnar;
tengiskilgreiningar;
viðeigandi vélrænni eða þrívíddargögn.

Endurskoðun vélbúnaðar skiptir máli.

Að færa tengi, fjarlægja prófunarpunkt, breyta hæð íhluta eða breyta staðsetningareiginleika getur haft áhrif á innréttinguna jafnvel þótt grunnaðgerð vörunnar haldist óbreytt.

Hagnýtar kröfur

Prófið þarf að vita hvað ætlast er til að það sanni.

Það fer eftir vörunni, það gæti falið í sér:

virkja-hegðun;
núverandi draga;
samskipti;
stafrænt eða hliðrænt I/O;
skynjarainntak;
virkni gengis eða stýris;
fastbúnaðar-háð hegðun;
-skilgreind rekstrarskilyrði viðskiptavina.

Innréttingin veitir endurtekna leið til að keyra þessar athuganir. Það er ekki uppspretta kröfunnar.

Prófaðgang

Framleiðslupróf þarf einnig áreiðanlegan líkamlegan og rafmagnsaðgang.

Það getur falið í sér:

sérstakar prófunarplötur;
vörutengi;
pogo-pinna snertiflötur;
raflögn;
forritunar- eða kembiviðmót;
vélrænni staðsetningareiginleikar;
aðgang að rofum, ljósdíóðum, skjám, skynjurum eða öðrum stjórntækjum.

Ef ekki er hægt að ná í merkið sem þarf að prófa á áreiðanlegan hátt hefur vandamálið færst upp á við.

Oft er hægt að útskýra leiðbeiningar sem vantar í skjölum. Líkamlegur aðgangsstaður sem vantar gæti þurft að breyta vélbúnaði.

Á þeim tímapunkti hefur skipulagning á innréttingum orðið að hönnun-fyrir-prófunarvandamál.

Framleiðslusamhengi

Þróunarbekkurpróf og framleiðslubúnaður hafa ekki sama starf.

Prófunarverkfræðingur ætti að vita hvort verkefnið er á frumgerð, tilraunastigi, litlu-magni eða endurtekinni-framleiðslu.

Aðrar gagnlegar spurningar eru:

Er handvirk samskipti stjórnanda ásættanleg?
Er forritun framkvæmd á sömu stöð?
Er serialization þátt í?
Eru prófunarniðurstöður varðveittar?
Er búist við mörgum vöruafbrigðum?
Gæti festingin þurft að flytja á annan framleiðslustað síðar?

Framleiðslumagn getur haft áhrif á innréttingarhugmyndina, en magnið eitt og sér ræður því ekki.

Lítið-magn samsetningar getur samt krafist krefjandi prófunarverkfræði.

NRE er kostnaðarlína. Eignarhald er samningstími.

Innrétting-tengd ó-endurtekinn verkfræði gæti náð yfir einhverja samsetningu af:

hönnun innréttinga;
vélræn framleiðsla;
raflögn;
millistykki;
hugbúnaðaruppsetning;
sameining;
villuleit;
skjöl;
löggildingarvinnu.

Að greiða þetta gjald svarar einni spurningu:

Hver styrkti verkefnið-tiltekið verk?

Það svarar ekki sjálfkrafa öðru:

Hver á allar eignir sem tengjast prófinu?

Það fer eftir viðskiptasamningnum,-viðskiptavinurinn gæti verið:

líkamlega DUT festingin;
sérsniðin millistykki;
vélrænar teikningar;
skjöl um raflögn;
innréttingar-sérstakur hugbúnaður;
stillingarskrár;
frumkóði þar sem hann er sérstaklega innifalinn í umfangi;
vara- eða slithlutar.

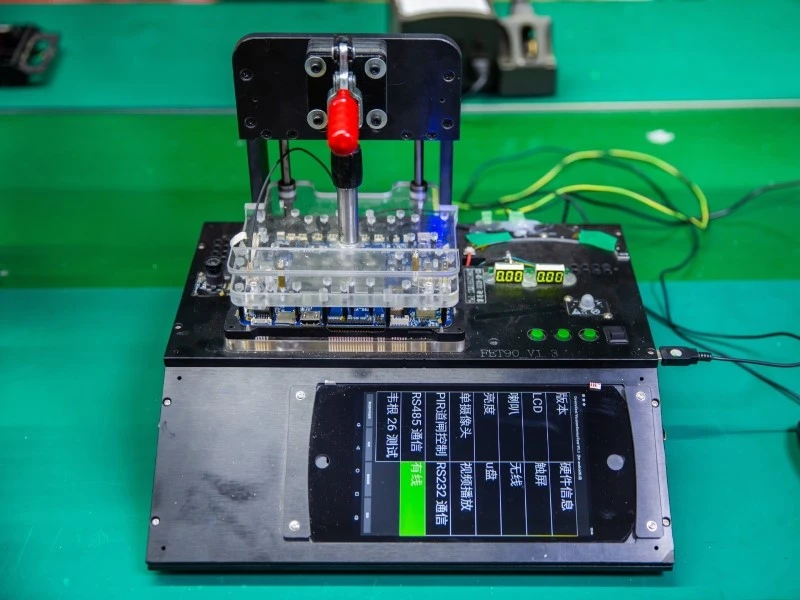

STHL fixture-based PCBA functional test equipment

Annar búnaður gæti verið hluti af endurnýtanlegum innviðum verksmiðjunnar:

prófunartæki;
tölvur;
algengar rekki;
skiptikerfi;
leyfilegur hugbúnaður;
sameiginlegir prófunarvettvangar.

Greiddur NRE reikningur er í sjálfu sér ekki verkfæri-eignarhaldsforskrift.

Ef eignarhald, geymsla, endurnotkun eða birgjaflutningur skiptir máli, settu það í tilboðið, verkfærasamninginn, innkaupapöntunina eða aðra stjórnaða verkskrá.

Fastur búnaður getur samt passað á borðið og enn verið rangur

Endurskoðunarstýring á innréttingum snýst ekki aðeins um vélræna passa.

Sumar stjórnarbreytingar hafa augljósar líkamlegar afleiðingar.

Tengi hreyfist.
Prófunarpunktur hverfur.
Hluti verður hærri.
Staðsetningareiginleiki breytist.

Aðrir eru minna sýnilegir.

Stjórnin gæti samt setið fullkomlega í innréttingunni á meðan breyting á orkuarkitektúr, fastbúnaði, fjarskiptum, skynjurum eða inn/út gerir núverandi prófunarröð ófullnægjandi eða ranga.

Vörubreyting	Hugsanleg búnaður eða prófunaráhrif
Prófaðu-staðsetningarbreytingar	Staðsetning rannsakans eða raflögn getur breyst
Tengi hreyfist	Beisli eða vélrænt viðmót gæti breyst
Hæð íhluta breytist	Úthreinsun innréttinga gæti breyst
Power arkitektúr breytist	Uppsetning framboðs eða mæling gæti breyst
MCU eða fastbúnaðarbreytingar	Samskipti eða prófunarröð geta breyst
Breytingar á skynjara eða inn/út	Hvati, álag eða hugbúnaður getur breyst
Vöruafbrigði bætt við	Auðkenning, leið eða prófunarrökfræði getur breyst

Áður en framleiðslan byggir á breyttu borði eða innréttingum ætti að athuga uppsetninguna í samræmi við samþykkta vélbúnaðarendurskoðun, prófunarskilgreiningu, hugbúnaðarháð og samþykkisviðmið.

Líkamleg hæfni er nauðsynleg. Það er ekki nóg.

Viðhald innréttinga og breyting á innréttingum eru mismunandi störf

Pogo nemar, tengi, snúrur, klemmur og aðrir tengiliðir eru slithlutir.

Það er engin gagnleg alhliða regla sem segir að skipta ætti út hverjum nema eftir sama fjölda lota. Líftími rannsakans fer eftir sérstökum vélbúnaði og hvernig festingin er notuð.

Í framleiðslu eru viðvörunarmerki gagnlegri en afrituð lotufjöldi:

óstöðug snerting;
niðurstöður með hléum;
endurteknar rangar bilanir í kringum sömu snertingu;
mengun;
skemmdir rannsakandi ábendingar;
léleg skil stimpilsins;
skemmd tengi eða snúrur.

Að skipta um slitinn nema er viðhald.

Að flytja þann rannsaka vegna þess að ný PCB endurskoðun flutti prófunarpúðann er verkfræðileg breyting.

Þeir þurfa mismunandi stýringar.

Birgjaflutningur er þar sem eignarhald á innréttingum verður raunverulegt

Eignarhald á innréttingum getur verið einfalt á meðan einn birgir framleiðir borðið með góðum árangri.

Flutningur afhjúpar upplýsingarnar.

Segjum sem svo að OEM eigi efnislega innréttinguna og vilji flytja framleiðslu til annars EMS veitanda. Móttökusíðan gæti enn þurft:

krafan um virknipróf;
upplýsingar um endurskoðun innréttinga;
skjöl um raflögn;
snúrur og millistykki;
prófunarhugbúnaður;
hugbúnaðarfíkn;
nauðsynleg hljóðfæri;
vélbúnaðar eða stillingar;
viðhaldsupplýsingar;
viðurkenningarskilyrði.

Að eiga innréttingarbúnaðinn er ekki alltaf það sama og að eiga framseljanlegt prófunarferli.

Viðskiptavinur getur átt líkamlega innréttinguna og skortir samt nægar upplýsingar til að endurskapa prófið annars staðar.

Hið gagnstæða getur líka gerst. Vel-skjalfest prófunarkrafa getur gert kleift að endurskapa nýjan innréttingu jafnvel þótt ekki sé hægt að endurnýta upprunalega vélbúnaðinn.

Ef önnur uppspretta eða framtíðarflutningur verksmiðju skiptir máli, ætti það að hafa áhrif á samninginn frá upphafi.

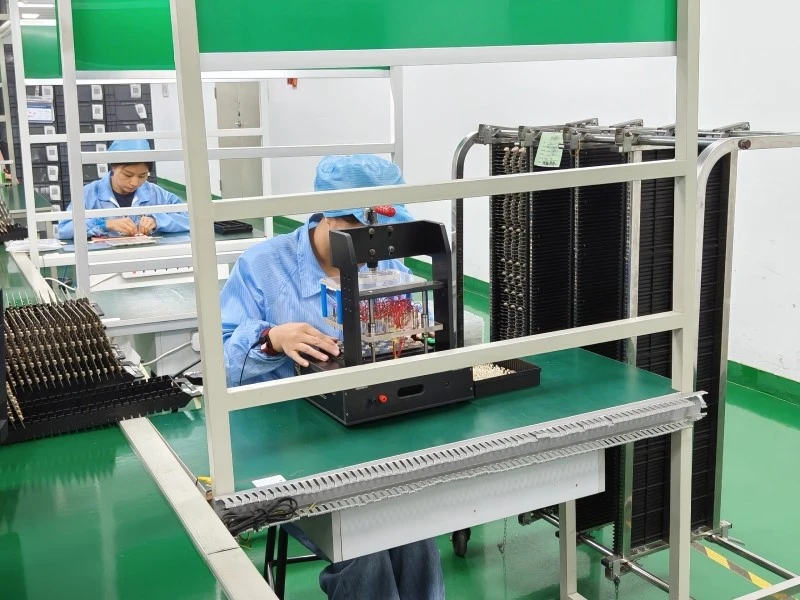

Operator using a fixture-based PCBA functional test setup in production

Hvernig STHL passar inn í umræðuna um keppnina

Shenzhen STHL Technology Co., Ltd. (STHL) felur í sér virkniprófanir innan þessPrófun og skoðunþjónustusvið.

Fyrir viðeigandi PCB-samsetningarverkefni, getur innréttingaskipulagning byrjað á því að fara yfir virknikröfur, núverandi endurskoðun borðs, tiltækan prófunaraðgang, fastbúnaðar- eða stillingarháð, framleiðslustig og hvers kyns fyrirliggjandi innréttingar eða prófunarskjöl sem viðskiptavinurinn lætur í té.

Umfang verkefnisins getur þá skýrt:

hvort hægt sé að endurnýta núverandi innréttingu;
hvaða búnað eða viðmót undirbúnings er krafist;
hvaða prófunarbúnað þarf;
hvaða upplýsingar viðskiptavinurinn þarf að veita;
hvort forritun sé hluti af prófunarflæðinu;
hvaða prófunarskrár er að vænta;
hvaða búnaður-tengt NRE er innifalinn eða útilokaður.

Hönnun innréttinga, tilbúningur, prófunarhugbúnaður, eignarhald á verkfærum, viðhald og framtíðarflutningur ætti að vera staðfestur fyrir einstaka verkefni frekar en gert ráð fyrir út frá almennri yfirlýsingu um að "FCT sé innifalið."

Niðurstaða

Hver ætti að útvega FCT innréttinguna fyrir PCB samsetningu?

Það er ekkert sjálfvirkt OEM-á móti-EMS svari.

OEM eða hönnunareigandi ætti að skilgreina eða samþykkja hvað rétt vöruhegðun þýðir. Prófunarbúnaðurinn fyrir líkamlega PCB samsetningu getur síðan komið frá viðskiptavininum, verið þróaður innan EMS verkefnisins eða tekið þátt í prófunaraðila sem sérfræðingur.

Áður en þróun leikja hefst ættu fimm ákvarðanir að vera skýrar:

hvað þarf að prófa;
hver hannar DUT-sértæka búnaðinn;
hver greiðir fyrir verkefnið-tiltekið verk;
hver á umsamdar afhendingar;
sem heldur þeim við, breytir og flytur síðar.

Þegar þessar skyldur eru skýrar verður búnaðurinn að stýrðri verkfræðiafhendingu frekar en forsendu falin inni í tilvitnuninni.

Fyrir verkefni sem krefst búnaðar-undirstaða virkniprófunar, láttu fylgja með tiltækar PCB-skrár, núverandi endurskoðun borðs, kröfur um virkniprófun, fastbúnaðarupplýsingar þar sem við á og öll fyrirliggjandi skjöl um búnaðinn þegar þúsendu upplýsingar um verkefnið þitt.

Fyrir -prófsspurningar, hafðu samband við STHL í símainfo@pcba-china.com.

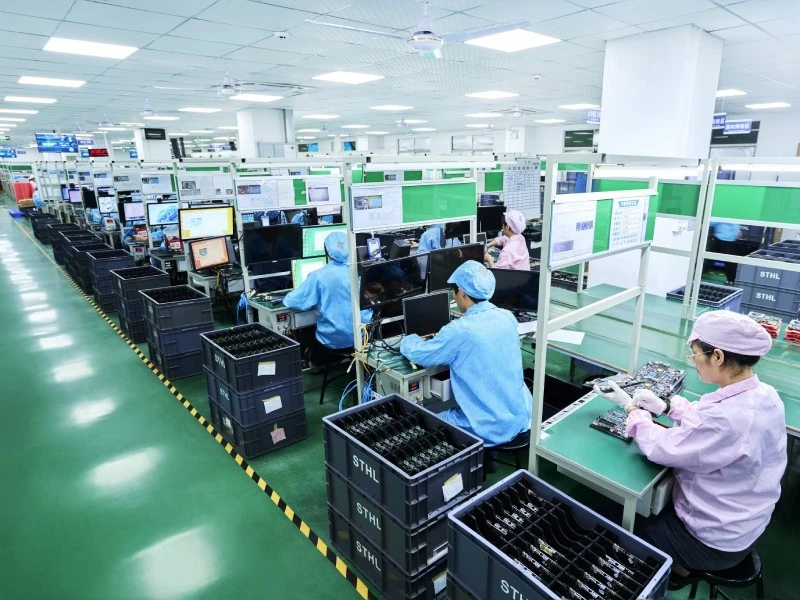

STHL PCBA functional testing line with multiple production workstations

Algengar spurningar

Þarf OEM alltaf að útvega FCT-búnaðinn?

Nei.
OEM getur flutt núverandi búnað, EMS-veitan getur þróað framleiðslubúnað úr viðurkenndri virknikröfu eða sérhæft prófunarbúnaðarfyrirtæki gæti verið með í för.
Það sem skiptir máli er að -vöruprófunarkröfur, umfang búnaðar og endanlegt samþykkisviðmið hafa skýra eigendur.

Er FCT-búnaður það sama og heildarprófunarstöðin?

Nei.
Innréttingin er venjulega DUT-sérstakt vélrænt og rafmagnsviðmót. Heildarprófunarstöðin getur einnig innihaldið aflgjafa, mælitæki, skiptibúnað, tölvur, samskiptaviðmót, algengan rekkibúnað og hugbúnað.
Aðgreiningin skiptir máli þegar NRE og eignarhald er skilgreint.

Þýðir borgandi búnaður NRE að viðskiptavinurinn eigi búnaðinn?

Ekki sjálfkrafa.
NRE lýsir því hvernig-verkefnissértæk verkfræði- og verkfæravinna er gjaldfærð. Eignarhald á efnislegum búnaði, teikningum, millistykki, hugbúnaði, endurnýtanlegum prófunarbúnaði, geymslurétti og flutningsrétti ætti að skilgreina sérstaklega.

Er hægt að nota-viðskiptabúnað sem fylgir strax eftir að hann kemur?

Ekki sjálfkrafa.
Framleiðslustaðurinn sem tekur við ætti að athuga innréttinguna í samræmi við núverandi endurskoðun stjórnar, prófunarkröfur, hugbúnaðarháð, stöðvarbúnað, snúrur, rafmagnsfyrirkomulag og viðmiðunarviðmiðanir áður en hann treystir á það fyrir framleiðslu.

Hvenær ætti FCT leikjaskipulag að hefjast?

Nógu snemma til að bera kennsl á hvort prófið krefjist sérstaks töfluaðgangs, vörutengja, forritunarviðmóts, vélræns úthreinsunar, sértækra tækja, fastbúnaðar, utanaðkomandi álags eða-viðmiðunarviðmiðunar viðskiptavina.
Ef áskilið próf veltur á líkamlegum aðgangi sem vantar í útgefna PCB hönnun, er skipulagning innréttinga nú þegar orðin að hönnun-fyrir-prófunarvandamál.
